Bei Kunststoff-Bierkästen handelt es sich um großformatige Kunststoffteile mit tiefen Hohlräumen, dichten Verstärkungsrippen und hohl ausgeschnittenen Fenstern. Die fertigen Produkte erfordern eine hervorragende Fallfestigkeit und eine stabile Stapelleistung ohne Verformung, während die Formen eine hohe Verschleißfestigkeit und eine lange Lebensdauer erfordern. Bei der Formentwicklung gibt es sieben zentrale technische Herausforderungen sowie spezielle Validierungsstandards für Probeformtests.
Hongmei Mould liefert mit unserem hochwertige Bierkistenformen . professionellen Ingenieurteam Unsere Formen produzieren leichte Bierkisten, die auch bei voller Beladung mit 24 Flaschen ihre Form behalten. Ein kurzer Einspritzzyklus hilft Kunden, Produktionszeit zu sparen und Arbeitskosten zu senken.
Bierkästen haben große Formflächen mit versetzten dick-dünnen Verstärkungsrippen am Boden und an den Seitenwänden. Ecken und Rippenpositionen werden leicht zu Hotspots für Hitzestau. Einfache, gerade gebohrte Wasserkanäle können die Anforderungen an die Kühlung tiefer Hohlräume nicht erfüllen. Für tiefe Kerne werden Angussrohre oder Wasserleitbleche verwendet, um den richtigen Abstand zwischen Wasserkanälen und Hohlraumoberfläche aufrechtzuerhalten.
Das Gleichgewicht des Wasserflusses ist entscheidend. Geringe Abkühlungsunterschiede zwischen den vier Ecken führen zu einer ungleichmäßigen Schrumpfung. Teile können im leeren Zustand gut aussehen, beim Stapeln mit vollen Bierflaschen neigen sie jedoch und verziehen sich, wodurch die Stapelfunktion beeinträchtigt wird. Eine Vorverformungskompensation ist implementiert, um Schwindungsunterschiede in mehreren Richtungen auszugleichen.
Die Kühlleistung entscheidet direkt über die Einspritzzykluszeit. Fehler wie Einfallstellen, Verzug und unebener Boden, die durch unausgeglichene Kühlung verursacht werden, können nicht durch bloße Anpassung der Einspritzparameter behoben werden. Die Mold-Flow-Analyse wird eingesetzt, um Hot-Spot-Zonen im Voraus vorherzusagen.
Aufgrund der großen Gesamtabmessungen führen unterschiedliche Wandstärken und Rippen zu unterschiedlichen Schrumpfraten. Sowohl ein Gesamtmaßausgleich als auch eine lokale Vorverformung sind erforderlich. Wenn nur die gleichmäßige Schrumpfrate erhöht wird, treten Eckenverzug und eine schlechte Ebenheit der Unterseite auf.
Die Schweißnaht hat großen Einfluss auf die Festigkeit der Kisten. Wenn Schweißnähte an den tragenden Hauptrippen auftreten, neigt die Kiste dazu, beim Falltest oder beim Stapeln zu reißen. Bei der Tor- und Läuferanordnung müssen stark beanspruchte Rippen vermieden werden.

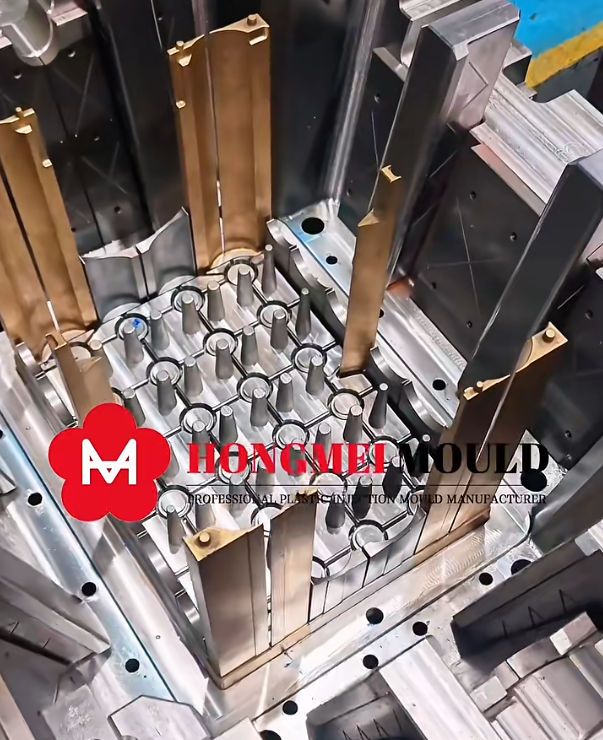

Hohlfenster an vier Seiten des Bierkastens erfordern vier große Schieber zum Kernziehen. Ein großes Schiebervolumen und ein langer Verfahrweg führen bei hohem Einspritzdruck zu einem Anschwellen der Form und der Gefahr von Graten. Bei der Bearbeitung und Montage ist für Gleitführungen, verschleißfeste Blöcke und Verriegelungsblöcke eine hohe Präzision erforderlich.
Die hin- und hergehende Reibung führt zu Gleitverschleiß und Gratbildung. Für Gleiteinsätze wird H13-Stahl mit Nitrierbehandlung empfohlen. Gewöhnlicher Stahl erzeugt nach Hunderttausenden Schüssen größere Lücken, was zu häufigen Graten und einer hohen Häufigkeit von Formreparaturen führt.
Die Öffnungs- und Schließzeiten der vier Schieber müssen gut aufeinander abgestimmt sein, um Störungen beim Öffnen der Form zu verhindern. Der große Dichtungsbereich der Schlitten bedeutet eine hohe Arbeitsbelastung bei der CNC-Bearbeitung und Montagearbeiten durch Monteure.
Der lange Fließweg der Schmelze und die dichten Rippen schließen Luft an Ecken, Rippenenden und Gleitdichtflächen ein. Eine falsche Entlüftungstiefe führt zu Graten (zu tief) oder Brandflecken, zu kurzem Durchfluss und zu Gasleitungen (zu flach).
Die Entlüftung darf nicht nur auf der Trennfläche erfolgen. An Schiebeeinsätzen und Bodenrippen sind zusätzliche Lüftungsschlitze erforderlich. Bei vielen Formen erfolgt die Entlüftung nur an der Trennfläche, was während des Probelaufs zu wiederholten Verbrennungs- und Fehlschussproblemen führt.
Zwei gängige Zuführlösungen: Heißkanal-Mehrpunktzuführung oder großes Tor am Boden. Beim Kaltkanal entstehen schwere Angüsse mit hohem Materialverlust. Hot-Runner bringt höhere Kosten mit sich und erfordert eine schwierige Fehlerbehebung bei der Balance. Eine unausgeglichene Zuführung führt zu einer ungleichmäßigen Füllung auf zwei Seiten und löst einen Verzug aus.
Tore dürfen nicht auf tragenden Rippen aufliegen. Die Restspannung konzentriert sich in der Nähe der Anschnitte und führt in der realen Anwendung zu Produktrissen.
Der große umwickelte Kernbereich sorgt für einen enormen Entformungswiderstand. Einfache Auswerferstifte führen zu einer ungleichmäßigen Auswurfkraft, was zu Weißfärbung, Verformung und Kratzern auf den Produkten führt.
Strikte Kontrolle der Ebenheit und des Abstands der Abstreifplatte: Ein zu großer Abstand verursacht Grate; Ein zu kleiner Abstand führt zu Kratzern und zum Blockieren des Mechanismus.
Der Formschrägewinkel muss streng kontrolliert werden. Unzureichender Luftzug an den Seitenwänden und Rippen zerkratzt die innere Kistenoberfläche bei der Massenproduktion. Formschrägen für Innengleitflächen von Hohlfenstern müssen ebenfalls ordnungsgemäß verwaltet werden.
Für die Massenproduktion von 500.000 bis 1.000.000 Schüssen: Hohlraum und Kern bestehen aus vorgehärtetem 718H/P20-Stahl; Schlitten und verschleißfeste Komponenten müssen H13 mit Nitrierbehandlung sein. Die Verwendung von allgemeinem P20 für Schieber führt zu einem schnellen Verschleiß der Dichtflächen und häufigen Reparaturen der Form.
Große Formgrößen bergen das Risiko einer Verformung bei anspruchsvoller CNC-Bearbeitung und Wärmebehandlung. Die Feinbearbeitung und Montage nach der Wärmebehandlung für große Formbasis- und Hohlraumoberflächen nimmt enorme Arbeitsstunden in Anspruch.
Eine große Trennfläche erfordert eine hohe Spannkraft. Eine unzureichende Formbasissteifigkeit führt unter hohem Druck zu geringfügigen Verformungen und erzeugt Grate an der Trennfuge.
Bei der Probeformarbeit geht es um mehr als nur das Füllen der Kavität. Ein Stapellasttest, ein Falltest und eine Inspektion der Stapelverformung unter Volllast sind obligatorisch.
Einige Proben bestehen die Dimensionsprüfung, neigen sich jedoch beim Stapeln unter Volllast. Eine Neuoptimierung der Kühlkanäle und ein zusätzlicher lokaler Vorverformungsausgleich sind erforderlich, was hohe Änderungskosten mit sich bringt.
Hongmei Mould stellt hochwertige Formen für Umschlagkisten her. Unser professionelles Designteam unterstützt die erklärende Videopräsentation.

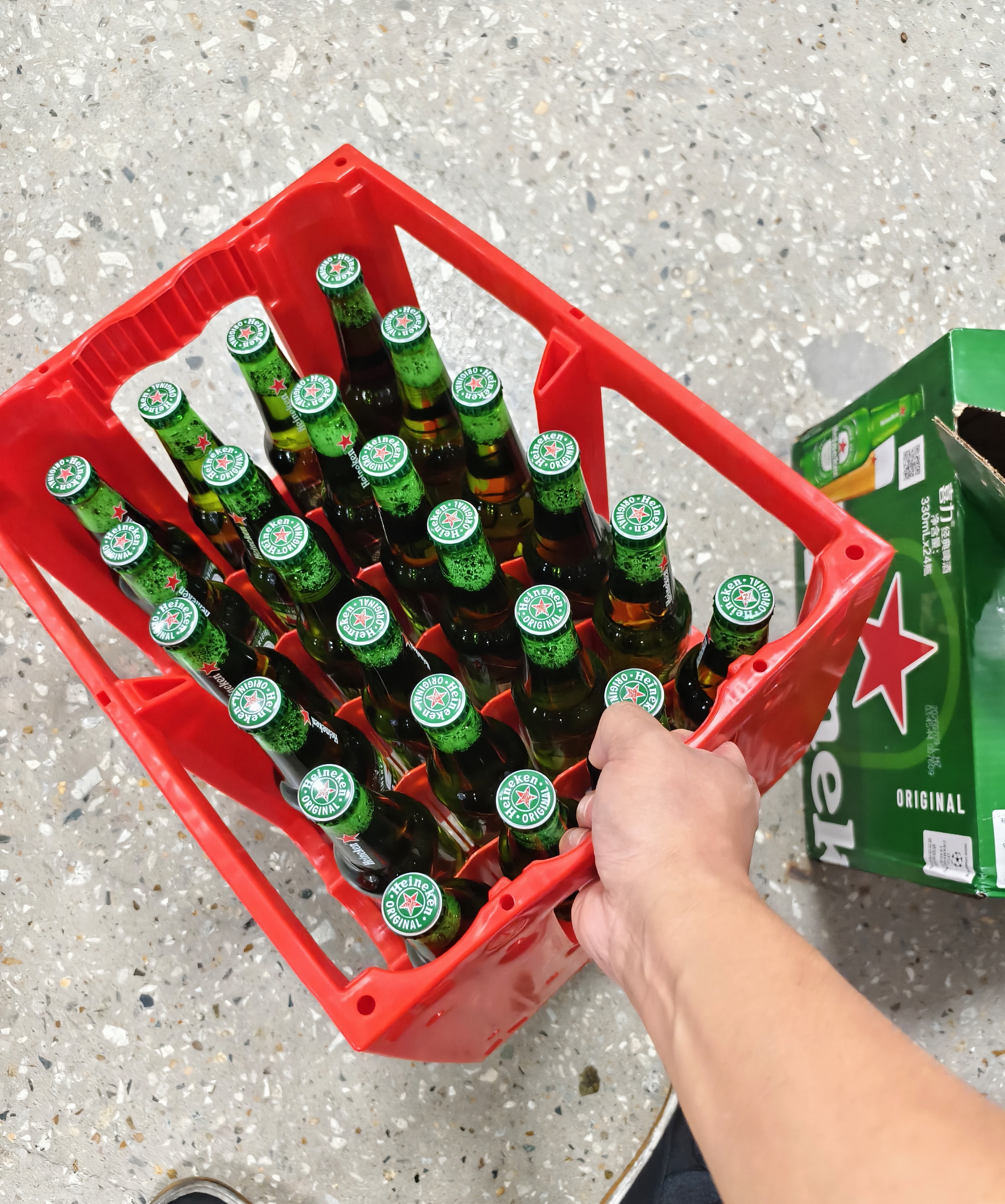

Unsere Bierkistenform produziert leichte Kisten, die auch bei voller Stapelung von 24 Flaschen ihre Form behalten. Ein kurzer Einspritzzyklus spart dem Kunden Produktionszeit und senkt die Arbeitskosten.
F1: Was ist der häufigste Fehler bei Bierkistenschimmel?
A: Kippen und Verziehen beim Stapeln unter Volllast. Ohne Belastung sehen die Proben vielleicht gut aus, verformen sich jedoch, wenn sie vollständig gestapelt sind. Die Ursache dieses Problems liegt in einer unausgeglichenen Kühlung und einer unzureichenden Schrumpfungskompensation. Es kann nicht nur durch Anpassung der Injektionsparameter gelöst werden; Eine Optimierung des Kühlsystems und der Vorverformungsstruktur ist unerlässlich.
F2: Welche Stahlsorte garantiert eine Lebensdauer von 800.000 Schüssen für Bierkistenformen?
A: 718H oder P20 vorgehärteter Stahl für Hohlraum und Kern. Schlitten und verschleißfeste Einsätze müssen H13 mit Nitrierbehandlung sein. Gewöhnliches P20 für Schlittenteile verursacht starken Blitz und Verschleiß, lange bevor die Zielschusszahl erreicht ist.
F3: Probegeformte Teile sind in Ordnung, aber Massenproduktionskisten reißen häufig. Was sind die Ursachen?
A: Zwei Hauptgründe: ① Schweißnähte fallen auf tragende Rippen; ② Tore werden an spannungstragenden Zonen mit hoher Eigenspannung angebracht. Optimieren Sie die Anordnung der Torführungen, um Hauptbelastungsbereiche der Kiste zu vermeiden.
