Plastik bira kasaları, yoğun takviye çubuklarına ve içi boş kesik pencerelere sahip, büyük boyutlu, derin boşluklu plastik parçalardır. Bitmiş ürünler mükemmel düşme direnci ve deformasyon olmadan istikrarlı istifleme performansı gerektirirken, kalıplar yüksek aşınma direnci ve uzun hizmet ömrü gerektirir. Kalıp geliştirme sırasında yedi temel teknik zorluğun yanı sıra deneme kalıbı testi için özel doğrulama standartları vardır.
Hongmei Mold, profesyonel mühendislik ekibimizle yüksek kaliteli bira kasası kalıpları sunar . Kalıplarımız, 24 şişeyle tamamen dolu olsa bile şeklini koruyan hafif bira kasaları üretir. Kısa enjeksiyon döngüsü, müşterilerin üretim süresinden tasarruf etmesine ve işçilik maliyetlerini azaltmasına yardımcı olur.
Bira kasalarının alt ve yan duvarlarında kademeli kalın-ince takviye çubukları bulunan geniş şekillendirme alanları bulunur. Köşeler ve çıkıntı konumları kolayca ısı birikiminin sıcak noktaları haline gelir. Basit düz delinmiş su kanalları, derin boşluklu soğutma gereksinimlerini karşılayamaz. Su kanalları ile boşluk yüzeyi arasında uygun mesafeyi korumak için derin çekirdeklere yolluk tüpleri veya su saptırma plakaları uygulanır.
Su akış dengesi kritiktir. Dört köşe arasındaki küçük soğutma farklılıkları tutarsız büzülmeye neden olur. Parçalar boş yük durumunda iyi görünebilir, ancak dolu bira şişeleriyle istiflendiğinde eğilebilir ve eğilebilir, bu da istifleme işlevini bozar. Çok yönlü büzülme farkını dengelemek için ön deformasyon telafisi uygulanır.
Soğutma performansı doğrudan enjeksiyon çevrim süresini belirler. Dengesiz soğutmanın neden olduğu çökme izi, çarpıklık ve dengesiz taban gibi kusurlar yalnızca enjeksiyon parametrelerinin ayarlanmasıyla düzeltilemez. Sıcak nokta bölgelerini önceden tahmin etmek için kalıp akışı analizi benimsenmiştir.
Büyük genel boyut nedeniyle, farklı duvar kalınlıkları ve kaburgalar farklı büzülme oranlarına neden olur. Hem genel boyut telafisi hem de yerel ön deformasyon gereklidir. Sadece üniform büzülme oranı artırılırsa köşe çarpıklığı ve kötü alt düzlük meydana gelecektir.
Kaynak hattı kasanın gücünü büyük ölçüde etkiler. Ana yük taşıyan kirişlerde kaynak çizgileri belirirse, kasa düşme testi veya istifleme sırasında çatlama eğilimi gösterir. Kapı ve yolluk düzeni, büyük stres taşıyan kaburgalardan kaçınacaktır.

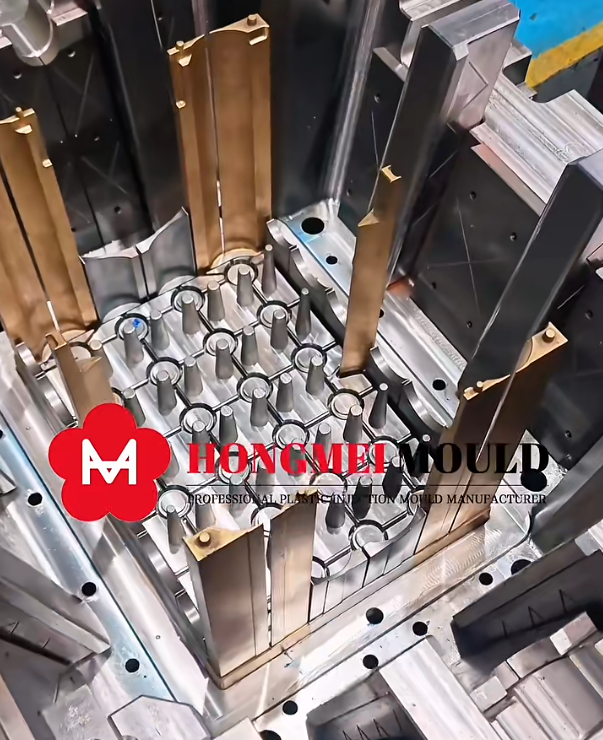

Bira kasasının dört tarafındaki içi boş pencereler, çekirdek çekme için dört büyük kızak gerektirir. Büyük slayt hacmi ve uzun hareket mesafesi, yüksek enjeksiyon basıncı altında küf şişmesine ve parlama riskine yol açar. İşleme ve montaj sırasında kayar kılavuzlar, aşınmaya dayanıklı bloklar ve kilit blokları için yüksek hassasiyet gereklidir.
Karşılıklı sürtünme, kızak aşınmasına ve parlamaya neden olur. Kayar ekler için nitrürleme işlemine tabi tutulmuş H13 çeliği tavsiye edilir. Sıradan çelik, yüzbinlerce atıştan sonra daha büyük boşluklar oluşturacak ve bu da sık sık parlamaya ve yüksek kalıp onarım sıklığına neden olacaktır.
Kalıp açma girişimini önlemek için dört slaytın açılma-kapanma zamanlaması iyi uyumlu olmalıdır. Kızakların geniş sızdırmazlık alanı, CNC işleme ve montaj işleri için ağır iş yükü getirir.
Uzun eriyik akış yolu ve yoğun nervürler köşelerde, nervür uçlarında ve kayan sızdırmazlık yüzeylerinde havayı hapseder. Uygun olmayan havalandırma derinliği parlamaya (çok derin) veya yanık izlerine, kısa akışa, gaz hatlarına (çok sığ) neden olur.
Havalandırma sadece ayrım yüzeyinde düzenlenmemelidir. Kayar parçalarda ve alt kaburgalarda ilave havalandırma yuvaları gereklidir. Çoğu kalıp yalnızca ayırma yüzeyi havalandırmasını benimser ve bu da deneme çalıştırması sırasında tekrarlanan yanma ve kısa atış sorunlarına neden olur.
İki ana besleme çözümü: sıcak yolluklu çok noktalı besleme veya alttan büyük kapak. Soğuk yolluk, yüksek malzeme kaybına neden olan ağır kanallar oluşturur. Hot-runner, zorlu denge hata ayıklamasıyla birlikte daha yüksek maliyet getirir. Dengesiz besleme, her iki tarafta eşit olmayan doluma neden olur ve çarpıklığı tetikler.
Kapılar yük taşıyan kirişlerin üzerine yerleştirilmemelidir. Artık gerilim kapıların yakınında yoğunlaşır ve gerçek dünyadaki uygulamalarda ürünün çatlamasına yol açar.
Büyük sarılmış çekirdek alanı, büyük kalıptan çıkarma direnci sağlar. Basit ejektör pimleri eşit olmayan çıkarma kuvvetine yol açarak ürünlerde beyazlaşmaya, deformasyona ve çizilmeye neden olur.
Sıyırma plakasının düzlüğü ve açıklığı üzerinde sıkı kontrol: çok büyük açıklık parlamaya neden olur; çok küçük boşluk çizilmeye ve mekanizma sıkışmasına neden olur.
Kalıptan çıkarma taslak açısı sıkı bir şekilde kontrol edilecektir. Seri üretimde yan duvarlar ve kaburgalardaki yetersiz taslak kasanın iç yüzeyini çiziyor. İçi boş pencerelerin iç kayar yüzleri için taslak açılarının da uygun şekilde yönetilmesi gerekir.
500.000‑1.000.000 atışlık seri üretim için: boşluk ve göbek 718H / P20 önceden sertleştirilmiş çelik kullanır; kızaklar ve aşınmaya dayanıklı bileşenler nitrürleme işlemine tabi tutulmuş H13 olmalıdır. Slaytlar için genel P20 kullanılması, sızdırmazlık yüzeylerinin hızlı aşınmasına ve kalıbın sık sık onarılmasına neden olacaktır.
Büyük kalıp boyutu, ağır CNC işleme ve ısıl işlem sırasında deformasyon riskini beraberinde getirir. Büyük kalıp tabanı ve boşluk yüzeyleri için ısıl işlem sonrası ince işleme ve montaj, çok büyük çalışma saatleri gerektirir.
Geniş ayırma yüzeyi alanı yüksek sıkma kuvveti gerektirir. Yetersiz kalıp tabanı sertliği, yüksek basınç altında küçük deformasyonu tetikleyecek ve ayırma hattında parlama oluşturacaktır.
Deneme kalıbı işi sadece boşluğu doldurmaktan daha fazlasıdır. İstifleme yükü testi, düşme testi ve tam yükte istifleme deformasyon denetimi zorunludur.
Bazı örnekler boyut kontrolünden geçiyor ancak tam yüklü istifleme altında eğiliyor. Soğutma kanalları için yeniden optimizasyon ve ekstra yerel ön deformasyon telafisi gerekli olacaktır, bu da yüksek değişiklik maliyeti getirir.
Hongmei Mold, yüksek kaliteli ciro kasası kalıpları üretmektedir. Profesyonel tasarım ekibimiz açıklayıcı video sunumunu desteklemektedir.
Bira kasası kalıbımız, 24 şişelik istifleme sırasında şeklini iyi koruyan hafif kasalar üretir. Kısa enjeksiyon döngüsü müşterinin üretim süresinden tasarruf sağlar ve işçilik maliyetini düşürür.
S1: Bira sandığı kalıbında en yaygın arıza nedir?
C: Tam yüklü istifleme eğimi ve çarpıklığı. Numuneler yük olmadan iyi görünebilir ancak tamamen istiflendiğinde deforme olur. Bu problem dengesiz soğutmadan ve yetersiz büzülme telafisinden kaynaklanmaktadır. Sadece enjeksiyon parametre ayarıyla çözülemez; soğutma sistemi ve ön deformasyon yapısının optimizasyonu önemlidir.
S2: Bira kasası kalıbı için hangi çelik kalitesi 800.000 atışlık servis ömrünü garanti eder?
A: Boşluk ve göbek için 718H veya P20 önceden sertleştirilmiş çelik. Kızaklar ve aşınmaya dayanıklı kesici uçlar, nitrürleme işlemine tabi tutulmuş H13 olmalıdır. Kayar parçalar için sıradan P20, hedef atış sayısına ulaşmadan çok önce yoğun parlamaya ve aşınmaya neden olur.
S3: Deneme kalıbı parçaları iyi durumda ancak seri üretim kasalar sık sık çatlıyor. Sebepleri nelerdir?
C: İki ana neden: ① Kaynak hatlarının yük taşıyan nervürlerin üzerine düşmesi; ② Kapılar, yüksek artık gerilime sahip gerilim taşıyan bölgelere yerleştirilmiştir. Kasanın ana stres taşıyan alanlarından kaçınmak için kapı kızağı düzenini optimize edin.
