Plastikowe skrzynki na piwo to wielkogabarytowe plastikowe części z głębokimi wgłębieniami, z gęstymi żebrami wzmacniającymi i wydrążonymi okienkami. Gotowe produkty wymagają doskonałej odporności na upadki i stabilnego układania w stosy bez deformacji, podczas gdy formy wymagają wysokiej odporności na zużycie i długiej żywotności. Podczas opracowywania form pojawia się siedem podstawowych wyzwań technicznych oraz specjalne standardy walidacji w przypadku próbnych testów form.
Hongmei Mold dostarcza wysokiej jakości formy do skrzynek piwa dzięki naszemu profesjonalnemu zespołowi inżynierów. Nasze formy produkują lekkie skrzynki na piwo, które zachowują kształt nawet przy pełnym obciążeniu 24 butelkami. Krótki cykl wtrysku pomaga klientom zaoszczędzić czas produkcji i obniżyć koszty pracy.
Skrzynki na piwo mają duże obszary formowania z naprzemiennymi, grubymi i cienkimi żebrami wzmacniającymi na dnie i ścianach bocznych. Narożniki i żebra łatwo stają się gorącymi punktami akumulującymi ciepło. Proste, prosto nawiercone kanały wodne nie są w stanie spełnić wymagań dotyczących chłodzenia w głębokich wnękach. W przypadku głębokich rdzeni stosuje się rurki wlewowe lub przegrody wodne, aby zachować odpowiednią odległość kanałów wodnych od powierzchni wnęki.
Równowaga przepływu wody jest krytyczna. Niewielkie różnice w chłodzeniu pomiędzy czterema rogami powodują nierównomierny skurcz. Części mogą wyglądać dobrze pod pustym obciążeniem, jednak przechylać się i wypaczać, gdy są ułożone w stosy z pełnymi butelkami piwa, co niszczy funkcję układania w stosy. Wprowadzono kompensację wstępnego odkształcenia, aby zrównoważyć wielokierunkową różnicę skurczu.
Wydajność chłodzenia bezpośrednio decyduje o czasie cyklu wtrysku. Wad takich jak zapadnięcia, wypaczenia i nierówne dno spowodowane niezrównoważonym chłodzeniem nie można naprawić jedynie poprzez dostosowanie parametrów wtrysku. Do przewidywania z wyprzedzeniem stref gorących punktów wykorzystuje się analizę przepływu pleśni.
Ze względu na duże wymiary gabarytowe, różną grubość ścianek i żeber, uzyskuje się zróżnicowane współczynniki skurczu. Niezbędna jest zarówno kompensacja wymiarów całkowitych, jak i lokalna deformacja wstępna. Jeśli zwiększy się tylko równomierny stopień skurczu, nastąpi wypaczenie narożników i zła płaskość dna.
Linia spawu ma duży wpływ na wytrzymałość skrzynki. Jeżeli na głównych żebrach nośnych pojawiają się linie spawów, skrzynia ma tendencję do pękania podczas próby upuszczenia lub układania w stosy. Układ bramy i prowadnicy powinien unikać głównych żeber przenoszących naprężenia.

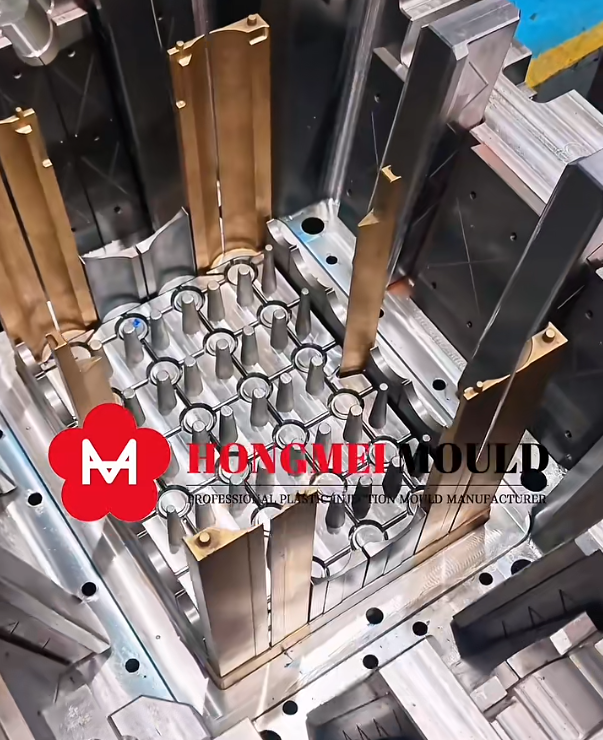

Puste okna z czterech stron skrzynki po piwie wymagają czterech dużych prowadnic do ciągnięcia rdzenia. Duża objętość suwaka i długi przesuw prowadzą do pęcznienia pleśni i ryzyka wystąpienia wypływu przy wysokim ciśnieniu wtrysku. W przypadku prowadnic ślizgowych, bloków odpornych na zużycie i bloków zamków podczas obróbki i montażu wymagana jest wysoka precyzja.
Tarcie posuwisto-zwrotne powoduje zużycie ślizgu i wypływki. Na płytki ślizgowe zaleca się stal H13 poddaną azotowaniu. Zwykła stal będzie generować większe szczeliny po setkach tysięcy strzałów, co skutkuje częstymi błyskami i dużą częstotliwością napraw form.
Czas otwarcia i zamknięcia czterech prowadnic musi być dobrze dobrany, aby zapobiec zakłóceniom podczas otwierania formy. Duża powierzchnia uszczelniająca prowadnic powoduje duże obciążenie pracą przy obróbce CNC i montażu monterów.
Długa droga przepływu stopu i gęste żebra zatrzymują powietrze w narożnikach, końcach żeber i powierzchniach uszczelniających ślizg. Niewłaściwa głębokość odpowietrznika powoduje wybłyski (zbyt głębokie) lub ślady przypaleń, krótki przepływ, przewody gazowe (zbyt płytkie).
Wentylacja nie powinna być umieszczona wyłącznie na powierzchni podziału. Dodatkowe szczeliny wentylacyjne są wymagane na wkładkach ślizgowych i dolnych żebrach. W wielu formach stosuje się jedynie wentylację powierzchni podziału, co powoduje powtarzające się problemy z przepaleniami i krótkimi strzałami podczas pracy próbnej.
Dwa główne rozwiązania w zakresie podawania: wielopunktowe zasilanie gorącymi kanałami lub duża zasuwa dolna. Zimny kanał tworzy ciężkie wlewy z dużymi stratami materiału. Funkcja Hot-runner zapewnia wyższe koszty w połączeniu z trudnym debugowaniem salda. Niezrównoważone podawanie powoduje nierówne wypełnienie z dwóch stron i powoduje wypaczenia.
Bramy nie mogą opierać się na żebrach nośnych. Naprężenia szczątkowe koncentrują się w pobliżu bramek i prowadzą do pękania produktu w rzeczywistych zastosowaniach.
Duży owinięty obszar rdzenia zapewnia ogromną odporność na wyjmowanie z formy. Proste kołki wypychające prowadzą do nierównomiernej siły wyrzutu, co powoduje wybielanie, deformację i zarysowanie produktów.
Ścisła kontrola płaskości i luzu płyty zgarniającej: zbyt duży luz powoduje powstawanie błysku; zbyt mały luz powoduje zarysowania i zablokowanie mechanizmu.
Należy ściśle kontrolować kąt pochylenia rozformowania. Niewystarczający ciąg na ścianach bocznych i żebrach powoduje zarysowania wewnętrznej powierzchni skrzyń w produkcji masowej. Kąty pochylenia wewnętrznych powierzchni ślizgowych pustych okien również wymagają odpowiedniego zarządzania.
Do masowej produkcji od 500 000 do 1 000 000 strzałów: wnęka i rdzeń wykonane są ze wstępnie hartowanej stali 718H / P20; prowadnice i elementy odporne na zużycie muszą mieć klasę H13 i azotowanie. Stosowanie ogólnego P20 do prowadnic powoduje szybkie zużycie powierzchni uszczelniających i częste naprawy form.
Duży rozmiar formy stwarza ryzyko odkształcenia podczas intensywnej obróbki CNC i obróbki cieplnej. Dokładna obróbka i dopasowywanie dużych powierzchni form i wgłębień po obróbce cieplnej pochłania ogromne godziny pracy.
Duża powierzchnia podziału wymaga dużej siły mocowania. Niewystarczająca sztywność podstawy formy spowoduje niewielkie odkształcenie pod wysokim ciśnieniem i powstanie wypływu na linii podziału.
Próbna praca formy to coś więcej niż tylko wypełnienie ubytku. Test obciążenia przy układaniu w stosy, test upadku i kontrola odkształcenia przy pełnym obciążeniu są obowiązkowe.
Niektóre próbki przechodzą kontrolę wymiarów, ale przechylają się przy układaniu w stosy przy pełnym obciążeniu. Wymagana będzie ponowna optymalizacja kanałów chłodzących i dodatkowa lokalna kompensacja wstępnych odkształceń, co wiąże się z wysokimi kosztami modyfikacji.
Hongmei Mould produkuje wysokiej jakości formy do skrzynek obrotowych. Nasz profesjonalny zespół projektowy obsługuje objaśniającą prezentację wideo.

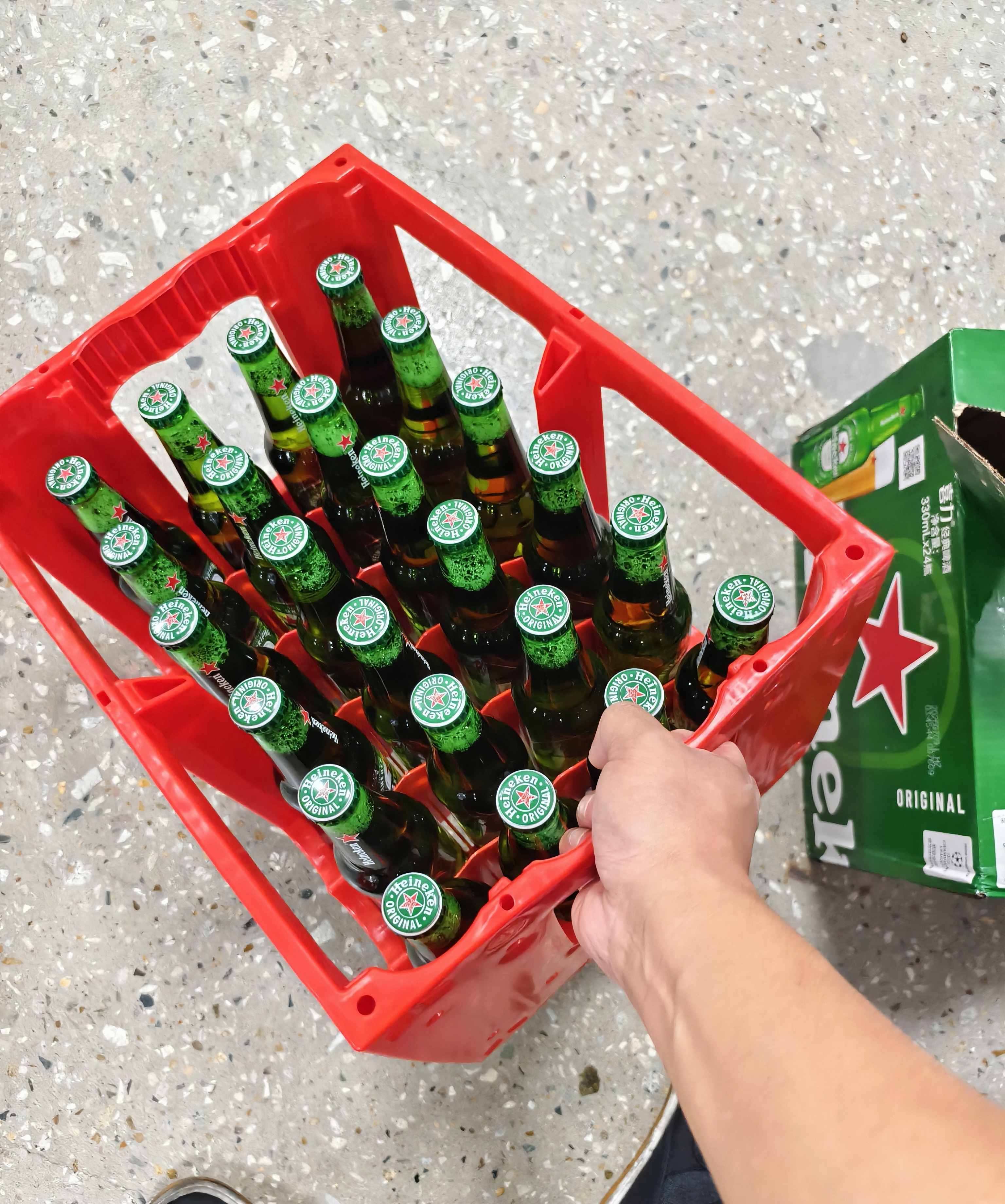

Nasza forma do skrzynek na piwo pozwala na produkcję lekkich skrzynek, które zachowują dobry kształt nawet przy pełnym ułożeniu 24 butelek. Krótki cykl wtrysku oszczędza czas produkcji klienta i obniża koszty pracy.
P1: Jaka jest najczęstsza awaria formy do skrzynek po piwie?
Odp.: Przechylenie i wypaczenie podczas układania przy pełnym obciążeniu. Próbki mogą wyglądać dobrze bez obciążenia, ale odkształcają się po pełnym ułożeniu. Problem ten wynika z niezrównoważonego chłodzenia i niewystarczającej kompensacji skurczu. Nie da się tego rozwiązać jedynie poprzez regulację parametrów wtrysku; Niezbędna jest optymalizacja układu chłodzenia i struktury przed odkształceniem.
P2: Jaki gatunek stali gwarantuje żywotność formy do skrzynek piwa wynoszącą 800 000 strzałów?
Odp.: Wstępnie hartowana stal 718H lub P20 na matrycę i rdzeń. Prowadnice i wkładki odporne na zużycie muszą mieć klasę H13 i azotowanie. Zwykły P20 do części ślizgowych powoduje silny błysk i zużycie na długo przed osiągnięciem docelowej liczby strzałów.
P3: Części z formy próbnej są w porządku, ale skrzynie produkowane masowo często pękają. Jakie są przyczyny?
Odp.: Dwa główne powody: ① Linie spawów spadają na żebra nośne; ② Bramy ustawiane są w strefach narażonych na duże naprężenia własne. Zoptymalizuj układ prowadnic bramy, aby uniknąć głównych obszarów skrzyni przenoszących naprężenia.
