Nadelventil-Heißkanalsystem: Prinzip, Vorteile und Anwendung | Komplette Populärwissenschaft

1. Was ist ein Nadelventil-Heißkanal?

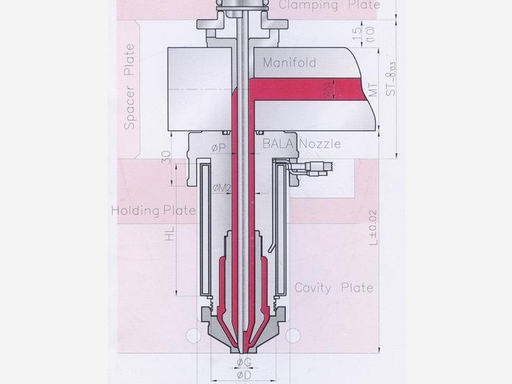

Das Nadelventil-Heißkanalsystem ist eine hochpräzise aktive Angusssteuerungsstruktur für Spritzgussformen. Im Gegensatz zu herkömmlichen offenen Heißkanälen, die zum Schließen des Anschnitts auf Kunststoffkühlung angewiesen sind, verfügt es über eine mechanische Struktur zum Öffnen und Schließen der Ventilnadel, die durch pneumatischen oder hydraulischen Druck angetrieben wird. Es kann die Öffnungs- und Schließzeit jedes Düsentors aktiv und genau steuern und so eine zeitgesteuerte Leimzufuhr und Leimschnitt realisieren. Es ist die bevorzugte Heißkanallösung für hochpräzise, ​​optisch ansprechende und großseriengefertigte Kunststoffteile.

2. Funktionsprinzip des Heißkanals

Der gesamte Arbeitszyklus ist in drei präzise Schritte unterteilt, die vollständig mit dem Signal der Spritzgießmaschine synchronisiert sind:

1. Torschließzustand (vor der Injektion) :

Die Ventilnadel drückt fest auf den Anschnitt, um den Angusskanal vollständig abzudichten, wodurch ein Austropfen der Schmelze, ein Ziehen des Drahtes und ein Austreten von Material wirksam verhindert werden.

2. Toröffnungszustand (Füllphase) :

Synchron mit dem Einspritzsignal drückt die Antriebsvorrichtung die Ventilnadel zurück, um den Anguss zu öffnen, und der geschmolzene Kunststoff füllt den Hohlraum stabil und gleichmäßig.

3. Zustand des Angussschneidens (nach dem Halten des Drucks) :

Nachdem das Befüllen und das Halten des Drucks abgeschlossen sind, fährt die Ventilnadel sofort vor, um den Leimfluss zu unterbrechen und den Anschnitt dicht zu verschließen. Auf der Produktoberfläche verbleibt kein verbleibender Kleberüberstand.

3. Kernvorteile des Nadelventil-Heißkanals

1. Perfekter Produktoberflächeneffekt

Kein Anschnittvorsprung, kein Drahtziehen, kein Sabbern. Die Anschnittposition ist flach und glatt, ohne sekundäres Beschneiden, was die Qualifizierungsrate für das Erscheinungsbild des Produkts erheblich verbessert und sich besonders für Teile mit sichtbarem Erscheinungsbild eignet.

2. Genaue sequentielle Füllkontrolle

Es kann eine sequentielle Leimzuführung mit mehreren Kavitäten und mehreren Punkten realisiert werden. Die Öffnungs- und Schließsequenz jedes Tors kann unabhängig angepasst werden, um Schweißnähte, Schrumpfung und Verzug großer Kunststoffteile wirksam zu vermeiden.

3. Stabiles Formen und kurzer Zyklus

Das Tor ist nicht auf eine Kunststoff-Kühldichtung angewiesen. Es unterstützt das Einspritzen bei niedriger Temperatur und das schnelle Formen, wodurch der Einspritzzyklus erheblich verkürzt und die Produktionseffizienz verbessert wird.

4. Materialeinsparung und Kostenreduzierung

Kein Kaltkanalabfall, kein Düsenmaterialverlust, wodurch Rohstoffe und Arbeitskosten beim Schneiden von Düsenmaterialien gespart werden.

5. Schimmel schützen und Lebensdauer verlängern

Ein ausgeglichener Zufuhrdruck vermeidet starke Stöße auf die Kavität. Keine restliche Schmelzeansammlung und Leckage reduzieren den Formverschleiß und die Wartungshäufigkeit der Form.

4. Unterschied zwischen Nadelventil und offenem Heißkanal

Offene Heißkanäle sind zum Schließen des Anschnitts auf eine Kunststoffkühlung angewiesen, die anfällig für Drahtziehen, Auslaufen und ungleichmäßige Füllung ist und deutliche Anschnittspuren hinterlässt. Nadelventil-Heißkanäle verfügen über ein mechanisch aktives Schneiden mit flachem Anschnitt, kontrollierbarer Füllung und stabiler Qualität, was für Teile mit hohem Erscheinungsbild und große Strukturteile unersetzlich ist.

5. Anwendbare Produkte und Branchen

Nadelventil-Heißkanalsysteme werden häufig in Szenarien eingesetzt, die ein gutes Erscheinungsbild, hohe Präzision und Massenproduktion erfordern:

• Innen- und Außenteile für Kraftfahrzeuge (Türverkleidungen, Kühlergrills, Zierteile)

• Aussehen von Gehäusen für Haushaltsgeräte

• Präzisionsteile aus elektronischem Kunststoff

• Transparente Kunststoffteile und Hochglanzprodukte

• Große Kunststoffkisten, Paletten und dickwandige Strukturteile

• Hochpräzise Formen für die Massenproduktion mit mehreren Kavitäten

6. FAQ

F1: Warum sollte man sich für einen Nadelventil-Heißkanal anstelle eines offenen Heißkanals entscheiden?

A : Offene Heißkanäle können kein Problem mit Speichelbildung, Drahtziehen und offensichtlichen Anschnittspuren lösen. Nadelventil-Heißkanäle ermöglichen ein aktives Anschnittschneiden mit glatter Produktoberfläche, kontrollierbarer Füllsequenz und weniger Formfehlern und erfüllen somit perfekt die hohen Produktanforderungen.

F2: Ist der Nadelventil-Heißkanal für große Kunststoffteile geeignet?

A : Absolut ja. Es kann eine sequenzielle Mehrpunktfüllung realisieren, innere Spannungen effektiv ausgleichen, Bindenähte und Verzug beseitigen und die Ausbeute großer Produkte mit tiefen Hohlräumen erheblich verbessern.

F3: Hilft der Nadelventil-Heißkanal dabei, die Produktionskosten zu senken?

A : Ja. Es spart Kaltkanalmaterialien, reduziert den Arbeitsaufwand nach dem Beschneiden, verkürzt den Einspritzzyklus, senkt die Formwartungsrate und bringt langfristig stabile Vorteile bei der Massenproduktion.
